新能源汽车热管理系统关键部件测试解决方案

在传统燃油车上，热管理主要服务于发动机和空调系统。而在新能源车上，热管理的范畴被大幅扩展——电池、电机、电控、空调系统，每一个核心部件都对温度有着严苛的要求。

热管理系统的核心部件包括两类：一是负责传输介质的各种管路（冷却液管路、制冷剂管路、空调管路等），二是负责直接换热的冷却板（水冷板、液冷板、直冷板等）。这些部件的可靠性直接决定了热管理系统的效能，进而影响整车的安全与寿命。今天，格特斯结合多年测试设备研发经验，为您深度解析新能源车热管理系统关键部件测试的痛点与解决方案。

传统汽车热管理测试介质相对单一，主要为冷却液。而新能源车热管理系统涉及的介质更加多样：乙二醇冷却液、制冷剂（R134a）、电池冷却液等。不同介质的化学性质、腐蚀性、粘度差异较大，部分介质具有腐蚀性，长期循环测试会对试验台管路、泵阀、密封件造成影响，且介质切换时清洁和置换过程耗时耗力。

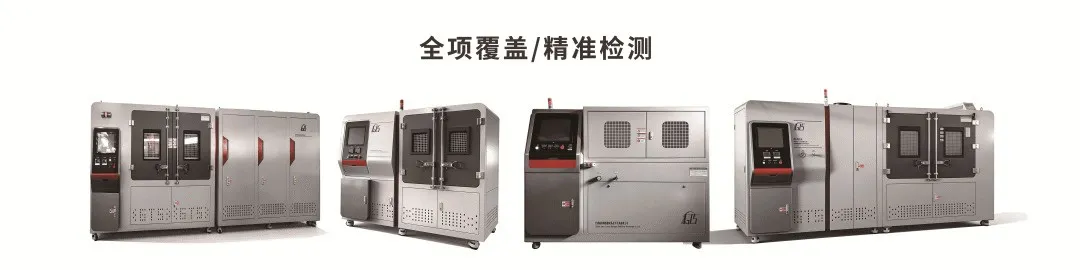

针对这一痛点，格特斯设计研发了一整套试验设备，可满足产品的压力循环、耐压爆破、高低温循环、气密性等测试要求。在介质兼容性方面，格特斯脉冲试验台支持水、乙二醇、防冻液等多种介质，针对水冷板和液冷板的脉冲测试，试验介质可采用70%乙二醇与30%水溶液的混合液。在制冷剂管路测试方面，格特斯设备支持以R134a制冷剂或液压油为工质进行测试，满足空调管路、直冷板的检测需求。

新能源车热管理系统的工作温度范围远比传统汽车更宽，电池冷却液入口温度可能在-30℃到60℃之间波动，空调管路在制冷与制热模式下经历剧烈温度变化。更关键的是，热管理部件不仅要承受稳态温度，还要经受冷热循环冲击——短时间内经历从极低到极高温度的快速变化，导致材料疲劳、密封失效。

格特斯伺服脉冲试验台的介质温度范围为10℃~130℃，环境温度同样可覆盖10℃~130℃，能够满足新能源车热管理部件在常规工作温度范围内的测试需求。以水冷板测试为例，测试过程中可实现介质温度从20℃升高到80℃，再从80℃降低到20℃，以及从20℃降低到-40℃的循环变化，升降温速率可达2.5~10℃/min。

新能源车热管理系统中的压力脉冲特性与传统液压系统有显著差异。在电池冷却回路中，水泵的启停、阀门的开闭会产生频繁的压力波动；在空调管路中，压缩机的启停、膨胀阀的调节同样会产生复杂的压力脉冲。这些脉冲的特点是波形多样，且同时伴随温度变化。

格特斯脉冲试验台支持多种脉冲波形的调节，包括三角波、正弦波、梯形波、类似方波。对于水冷板、液冷板的脉冲测试，可在介质温度-20℃±3℃、环境温度-40℃±3℃条件下完成10000次压力循环，再在介质温度80℃±3℃、环境温度80℃±3℃条件下完成90000次压力循环，升降温速率为1.3-3℃/min。

新能源车热管理系统中，冷却液泄漏可能导致电池短路，制冷剂泄漏则影响空调性能。特别是在气密性要求较高的场合，微泄漏的检测难度较大，传统气泡检漏法在精度和效率上存在局限。

格特斯提供气密水检试验台，采用电脑自动控制，试验压力范围为3~600bar（0.3~60MPa），压力显示精度达0.1bar。泄漏判断采用气泡识别法（湿检）与单位时间压力下降数值（自动检测）相结合的方式，加压时长单件约10分钟，保压时间可在1-9999秒范围内任意设定。

新能源车的快速发展，对热管理系统关键部件提出了新的挑战。从介质兼容性到宽温域覆盖，从复杂脉冲波形到密封性检测，每一个痛点背后，都是对测试设备能力的全面考验。格特斯深耕测试设备领域，针对新能源车热管理系统关键部件的特殊需求，推出了专用测试解决方案，涵盖脉冲试验台、爆破试验台、冷热循环试验台、气密性试验台等全维度验证能力。如果您有新能源车热管理系统部件的测试需求，或者希望升级实验室测试能力，欢迎联系我们。
