关于GJB2837J聚四氟乙烯管相关设备介绍相关测试设备介绍

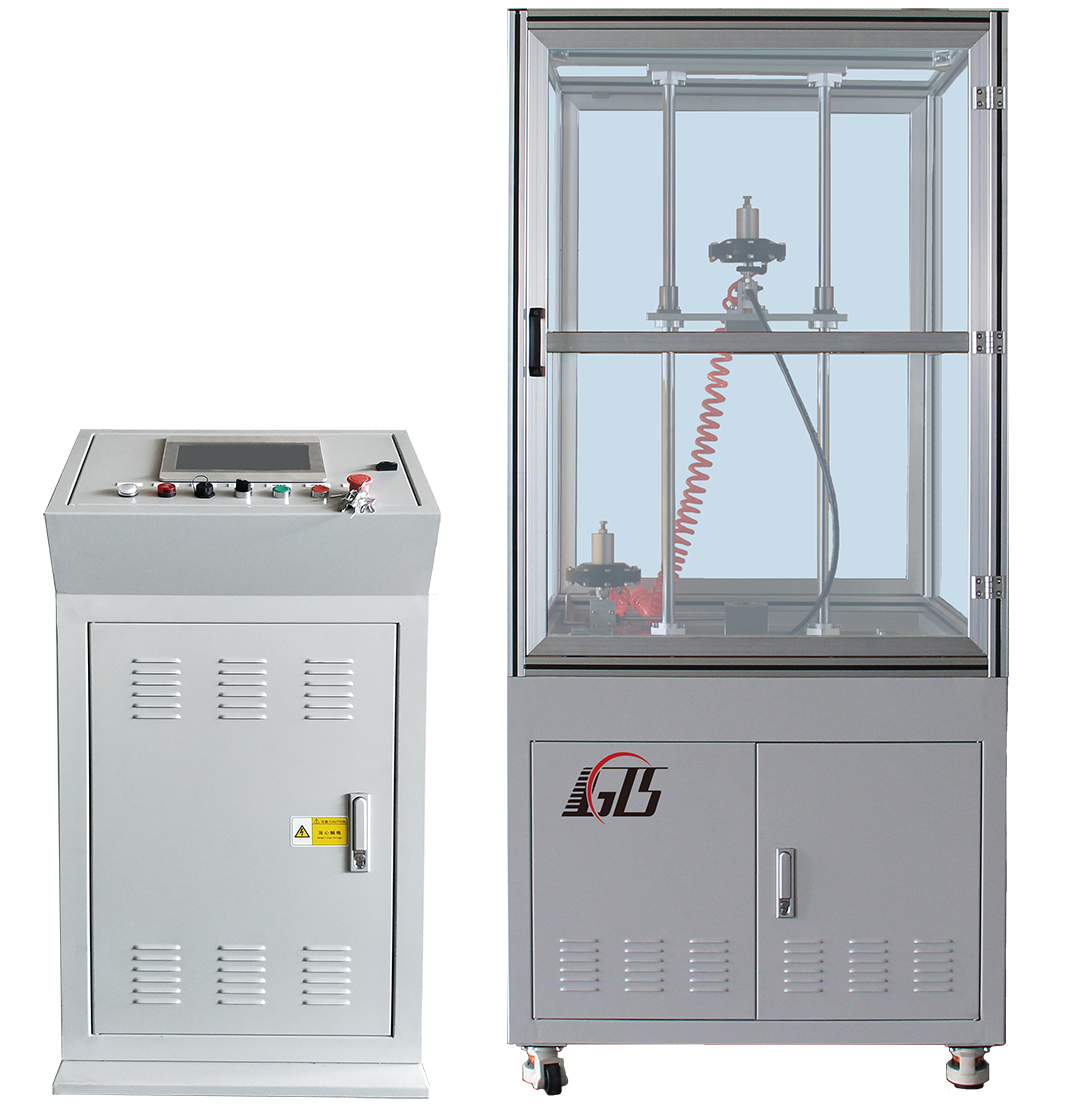

满足GJB2837等标准中的膨胀量测试要求

控制柜：长600*宽475*高1200mm；

测试柜：长1000*宽1000*高2200mm；

测试压力：1~70 MPa （控制精度≤±0.7MPa）；

升压速率：5~150MPa/min（可设定）；

介质：航空液压油、航空润滑油、高温导热油等；

试验数量：1根；

样件直径：Φ4－Φ25mm   ；

样件长度：L =200~500mm（标准要求457mm）；

介质环境：常温；

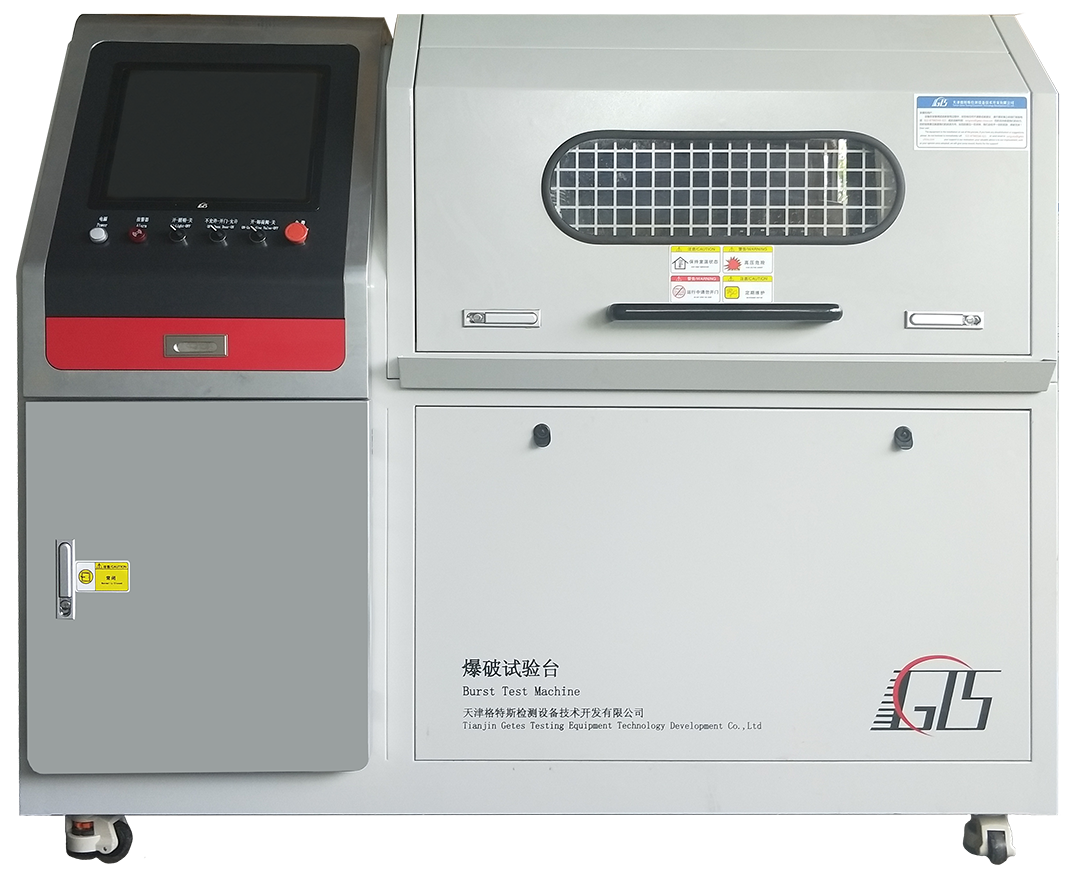

满足GJB2837标准中的耐压、爆破测试要求

测试压力：2-300MPa可以根据需要选择量程；

测试介质：15#航空液压油、润滑油等；

升压速率：1-200MPa/min，可任意调节；

试验间内尺寸：长宽高LWH1.1*0.6*0.5M（可更改）；

测试数量：1件；

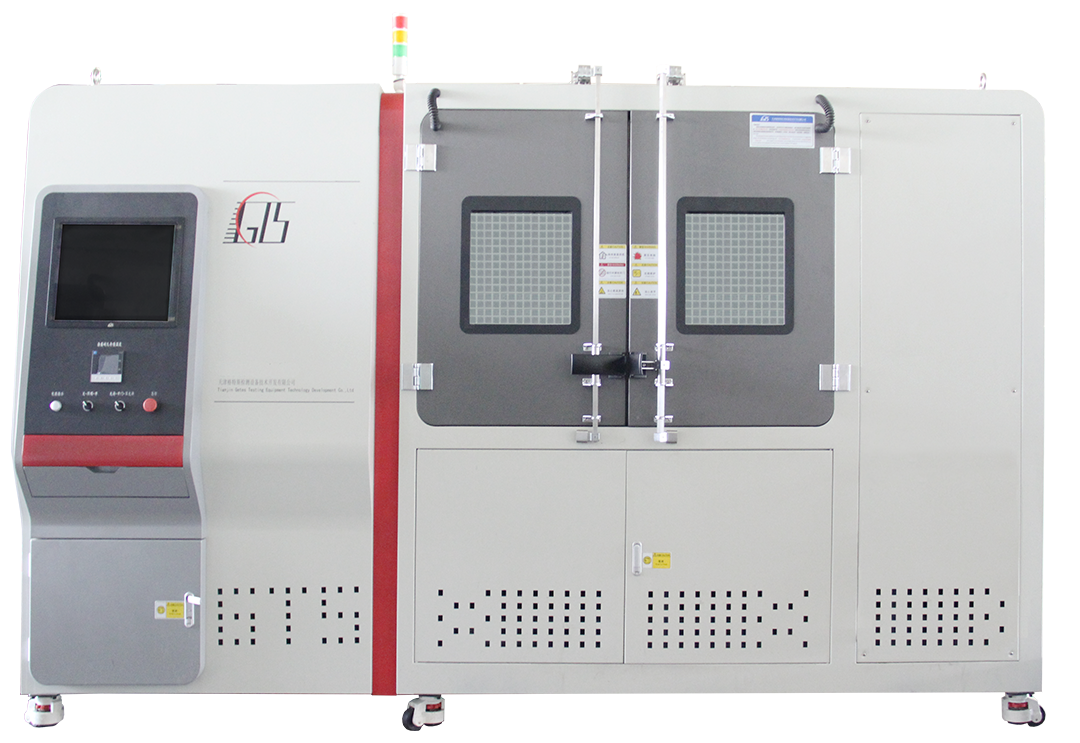

满足GJB2837标准中的热冲击测试要求

恒压压力：1-100MPa，可调节（1~   10MPa 低压档，10~100MPa高压档）；

升压速率：5-230MPa/Min ，可调；

卸压速率：≥70MPa/min；

介质：15号航空液压油；

恒温液温控范围：-55°C~150°C；（低温槽-55~常温；高温槽常温~150°C）   ;

设备内部尺寸：长1000mm*宽800mm*高600mm   ;

温控范围：-55°C~160°C，交变非线性；

箱体升温速率：≥5°C/min    ;

箱体降温速率：≥2°C/min   ;

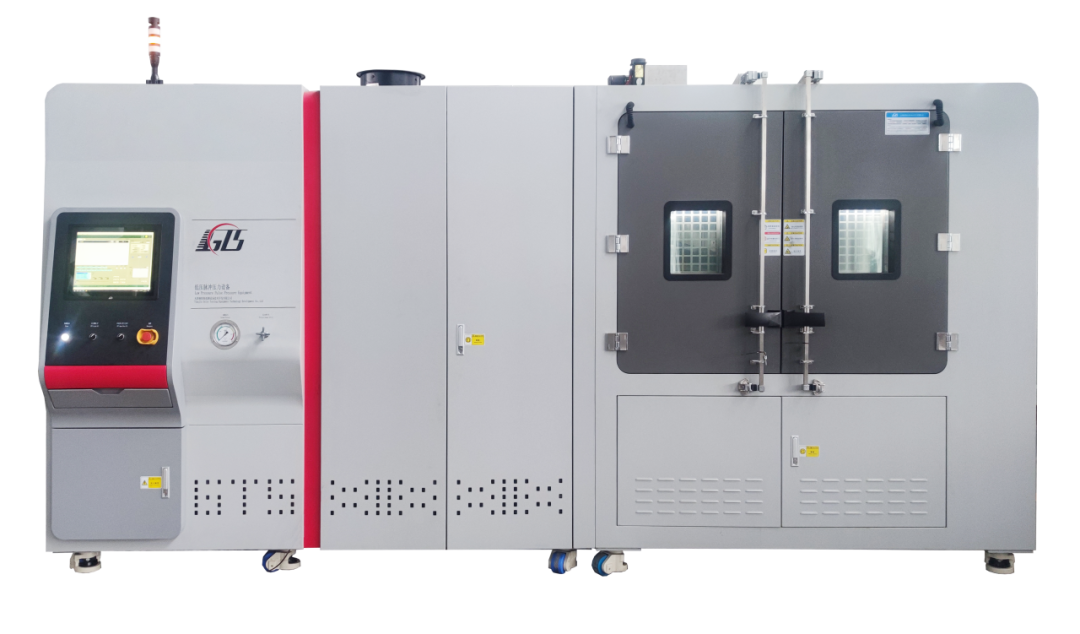

满足GJB2837、HB6133、AS603等标准中的脉冲测试要求

压力范围：5～60MPa；

脉冲频率：0-70±10次/分；

试验次数：0-1000万次，可设定；

环境温度：-55-240°C，可设定；

介质温度：-55-230°C，可设定；

升降温速率：≤5°C/min非线性；

测试介质：15#航空液压油、润滑油、RP-3燃油等 ;

脉冲波形：正弦波、三角波、梯形波、水锤波等；

环境箱内尺寸：长宽高1.3*1.0*1.0m;

试件数量：1-6件；

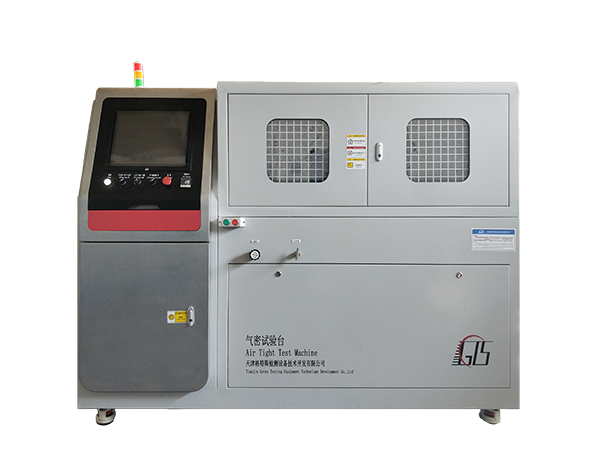

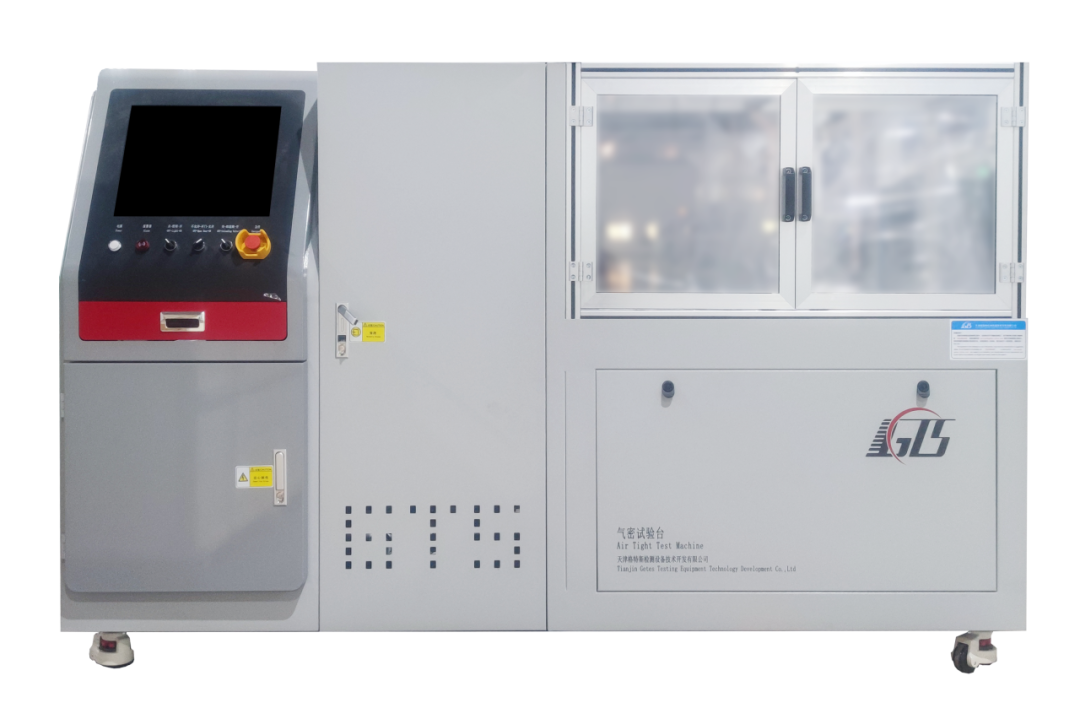

满足GJB2837标准中的包括4.5.1.10气压骤变试验、   4.5.1.10.1、4.5.1.9.1   f)~h)、4.5.1.9.2   h)~j) 气体渗漏试验、   4.5.1.14气密试验、4.5.1.10.2重复组装试验的相关测试要求

试验介质：压缩空气 ；

介质温度：常温，不控制不采集 ；

测试压力：1~70MPa，可调；

环境温度：常温，不控制不采集 ；

测试工位数量：1件;

试验间尺寸：长宽高1.2*0.6*0.5M（可更改） ；

满足GJB2837等标准中的真空测试要求

控制方式：计算机/触摸屏自动控制；

测试压力：0~-100KPa ；

真空速率：10-60KPa/Min可以任意设定 ；

单次测试数量：1件 ；

试验间尺寸：长宽高1.2*0.6*0.5M（可更改）；

满足GJB2837等标准中的腐蚀测试要求

测试压力：2-30MPa，可任意调节；压力控制精度±2%F.S（±0.6MPa）；

升压速率：1-30MPa/Min可以任意设定，升压速率随压力变化而变化；

介质：航空液压油、航空润滑油、高温导热油等；

环境温度：RT+30~80°C，定值控制方式，温度控制精度±2°C；

试验间空间：长1000×宽600×高600mm（可根据客户需求协商）

液槽内介质：质量浓度（3.5±0.1）%的NaCI溶液；

液槽尺寸：长宽高600*400*300mm；

试件数量：2件；

安装方式：并联，垂直安装；

工装结构：气动升降；
